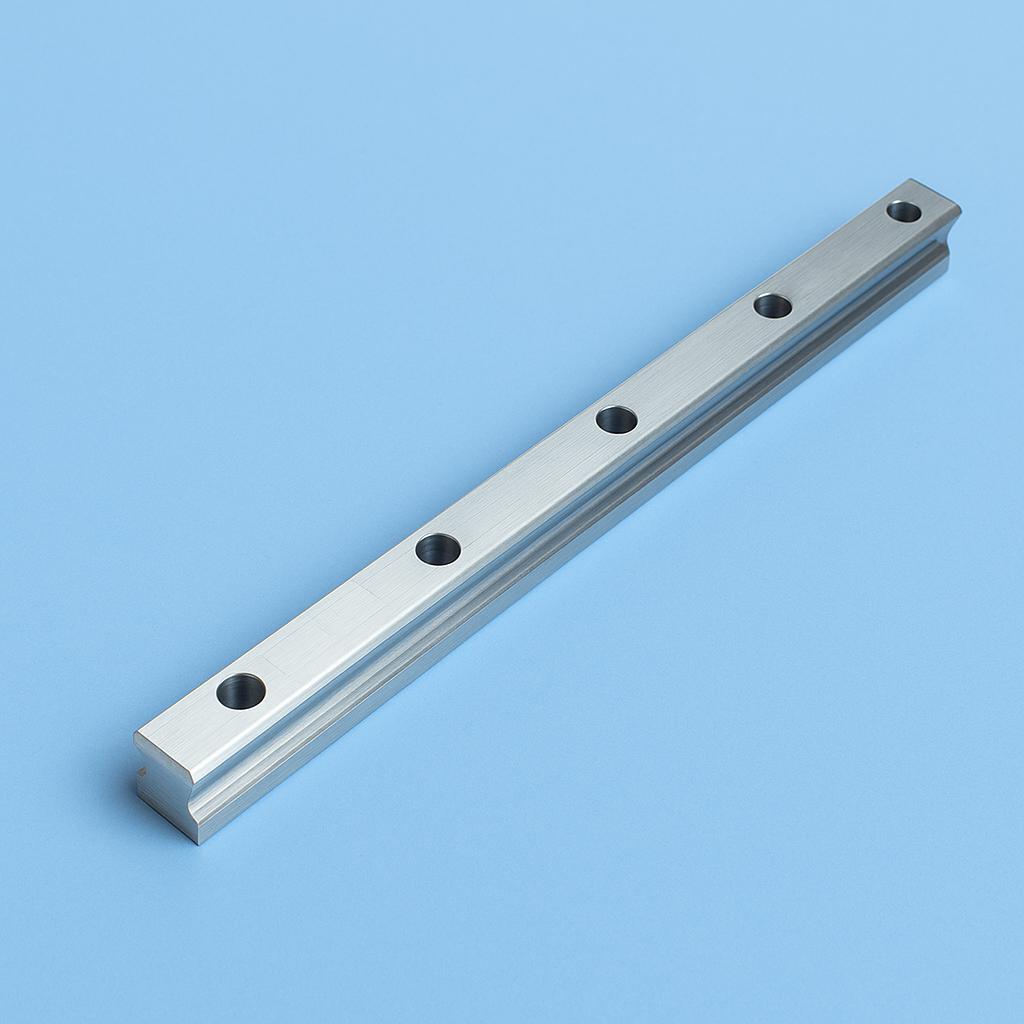

Linearno klizna vodilica HGR15

Visokoprecizna linearna vodilica sa recirkulacijom kuglica – idealna za CNC, gravirke, 3D štampu i industrijsku automatizaciju

Šta je HGR vodilica?

HGR je tip profilisane linearne vodilice (pravougaoni profil) sa kolima (klizačima) koja koriste recirkulaciju kuglica po brušenim stazama. Zahvaljujući geometriji kontakta (uglavnom 45°), klizač nosi velika opterećenja u sva četiri pravca (radi u potisku, zatezanju, bočnim opterećenjima i momentima), uz vrlo nisko trenje i visoku tačnost.

Kratka istorija – kako smo stigli do HGR

• Rani sistemi: klizne šine i okrugle osovine sa kliznim bronzanim ležajevima – jeftino, ali sa visokim trenjem i malom preciznošću.
• Recirkulacione kuglice na okruglim šipkama: donose lakši hod i višu brzinu, ali ograničenu krutost i tačnost kod većih opterećenja.
• Profilisane (kvadratne) vodilice: prelazak na brušene staze unutar pravougaonog profila – veliki skok u krutosti, tačnosti i nosivosti. Danas su to standard u profesionalnim CNC i industrijskim mašinama (HGR/HGW/HGH tipovi kolica).

Zašto HGR15?

• Preciznost i ponovljivost: brušene staze, fabričko predopterećenje, minimalni zazor.
• Velika krutost: simetrična raspodela sila i visok otpor na savijanje i uvijanje.
• Nisko trenje: stabilan hod pri visokim brzinama – manje zagrevanje, manje opterećenje pogona.
• Zaštita i dug vek: zaptivke na oba kraja, mogućnost centralnog podmazivanja.
• Kompaktan dizajn: manja ukupna visina i širina u odnosu na SBR rešenje iste nosivosti.

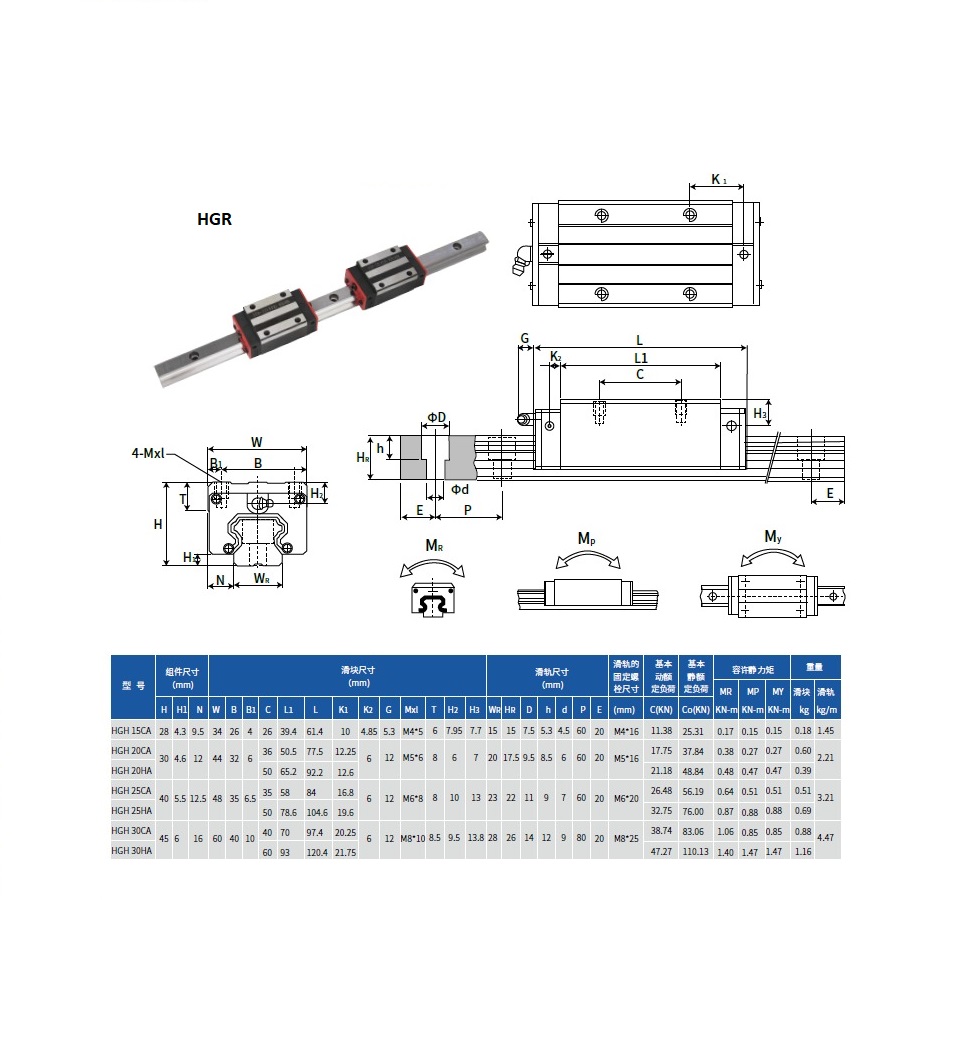

Tehničke karakteristike (HGR15)

• Širina šine: 15 mm
• Tip kolica: HGH/HGW (standardna i široka), opcije predopterećenja
• Materijal: kaljeni i brušeni čelik
• Podmazivanje: ulje ili mast kroz mazalicu na kolima
• Isporuka: šine po meri (sečemo na dužinu), 1–2 kolica po šini (ili više po zahtevu)

HGR vs. SBR – detaljno poređenje

Kriterijum	HGR (profilisana šina)	SBR (podržana okrugla šina)
Krutost i nosivost	Vrlo visoka – nosi sile u svim pravcima, odličan otpor momentima	Srednja – bolja od golih okruglih šipki, ali slabija od HGR
Preciznost/ponovljivost	Visoka – minimalni zazor, moguća fabrička prednapregnutost	Srednja – veći zazor, manja ponovljivost
Brzina i trenje	Nisko trenje; stabilno pri većim brzinama	Veće trenje; pri većim brzinama sklonije vibracijama
Otpornost na prašinu	Zaptivke, opcioni strugači; bolja zaštita ležajnih staza	Kuglice i staze su više izložene; prašina lakše ulazi
Ugradnja i poravnavanje	Traži ravnu bazu i pažljivo poravnanje – industrijski standard	Forgiving/opuštenije poravnanje; lakše za DIY ugradnju
Dimenzije sistema	Kompaktnije, niži profil	Glomaznije (blok + nosač šine)
Cena	Viša – za profesionalne performanse	Niža – isplativo za jednostavnije projekte
Tipične primene	CNC mašine, precizna obrada, industrija, automatizacija	Lakši CNC/DIY projekti, stolne mašine, prototipi

Kada izabrati HGR, a kada SBR?

• Izaberi HGR15 ako želiš maksimalnu preciznost, krutost, kompaktnost, miran hod i duži vek – idealno za aluminijum, čelik, preciznu gravuru, serijsku proizvodnju.
• Izaberi SBR ako je prioritet niska cena i brza montaža za manje zahtevne zadatke (drvo, plastika, hobi), gde mikro-preciznost nije kritična.

Preporuke za ugradnju i održavanje

• Ugraditi na ravnu, krutu bazu (aluminijumski profil, čelična ploča, mermerna baza).
• Poravnati paralelne šine sa merama i dijal indikatorom; zategnuti vijcima postupno.
• Podmazivanje svakih X radnih sati (ulje ili mast – prema uslovima rada); proveravati zaptivke.
• Za prašnjave uslove preporučujemo zaštitne harmonike/limove i redovno brisanje šina.

Šta dobijate kupovinom kod nas

• Originalne HGR15 šine po meri (sečemo po dužini) i kolica (HGH/HGW) prema izboru
• Fabrički proverena tačnost staza i glatkoća hoda
• Brza isporuka širom Srbije
• Tehnička podrška – izbor dužine, broja kolica, prednapregnutost, raspored vijaka
• Kompletan CNC asortiman: kuglična vretena, step motori, drajveri, nosači, spojnike

Kratak rezime

Ako ciljaš na profesionalni kvalitet, tačnost i trajnost – biraj HGR15. SBR je dobar budžet izbor za jednostavnije projekte, ali HGR donosi jasno bolju krutost, tiši hod, veću pouzdanost i manju potrebu za podešavanjem tokom eksploatacije. ⚡ NIVA CNC – preciznost, stabilnost i dug vek za tvoju mašinu. Poruči HGR15 danas.
