HGW linearni ležajevi (široka kolica za HGR šine)

Visokonoziva, široka kolica sa recirkulacijom kuglica – maksimalna krutost i stabilnost za portale i teške ose

Šta su HGW ležajevi?

HGW ležajevi su tip širokih kolica (klizača) koji rade na HGR profilisanim linearnim šinama. Za razliku od HGH (užih) kolica, HGW imaju širu bazu, čime raspodeljuju opterećenje preko većeg momentnog kraka i postižu povećanu otpornost na nagibne momente (Mx, My, Mz). To ih čini idealnim izborom za portale, XY stolove i sve ose sa značajnim bočnim opterećenjima ili dugim rasponima.

Kratka istorija razvoja

• Rani sistemi: klizni ležajevi po glatkim osovinama – jednostavni, ali sa visokim trenjem i niskom tačnošću.
• SBR vodilice: okrugle šine sa nosačem – bolji hod i pristupačna cena, ali ograničena krutost i trajnost.
• HGR + HGH/HGW: brušene pravougaone šine i kuglična kolica; HGW uveden kao šira verzija za veća momentna opterećenja i stabilnost portala – danas industrijski standard u CNC mašinama i robotici.

Zašto izabrati HGW kolica?

• Šira osnova = veća krutost: odlično podnose momente nagiba na portalima i dugačkim osama.
• Visoka nosivost u svim pravcima: kontakt kuglica pod 45° (rad u potisku, zatezanju i bočnim silama).
• Stabilan i miran hod: nisko trenje, smanjene vibracije, bolja površina obrade.
• Dug radni vek: kaljene i brušene staze, zaptivke i mogućnost centralnog podmazivanja.
• Univerzalnost: kompatibilni sa HGR šinama iste veličine (HGR15/20/25/30/35…).

HGW vs. HGH (široka vs. uska kolica)

Karakteristika	HGW (široka kolica)	HGH (uska kolica)
Otpornost na momente	Veoma visoka – šira baza, idealno za portale i XY ose	Visoka, ali manja nego kod HGW
Kompaktnost	Veća širina i masa	Kompaktnije – bolje za ograničen prostor (npr. Z osa)
Tipične primene	Portali, dugi rasponi, bočna opterećenja	Z ose, manji raspoloživi prostor, kompaktnije glave
Nosivost po kolutu	Često veća zbog šire platforme i dužih kontaktnih staza	Vrlo dobra, ali uža baza

HGW/HGR naspram SBR sistema

• Krutost i tačnost: HGW na HGR šinama je višestruko krutiji i precizniji od SBR.
• Trajnost: zaptivke i brušene staze obezbeđuju znatno duži vek u prašnjavim uslovima.
• Brzina i trenje: glatkiji hod, manje trenje, stabilno ponašanje pri većim brzinama.
• Dimenzije: iako je HGW širi od HGH, kompletan HGR sistem je kompaktniji i jači od SBR ekvivalenta.
• Investicija: HGR+HGW je skuplji od SBR, ali je isplativiji u proizvodnji i obradi metala.

Tipične primene HGW kolica

• Portalne CNC glodalice, laserske i plazma mašine (XY ose)
• Teške Z ose, pick-and-place i montažne linije
• Robotske vođice, merni i pozicionerski sistemi
• 3D štampači velikog formata i industrijska automatizacija

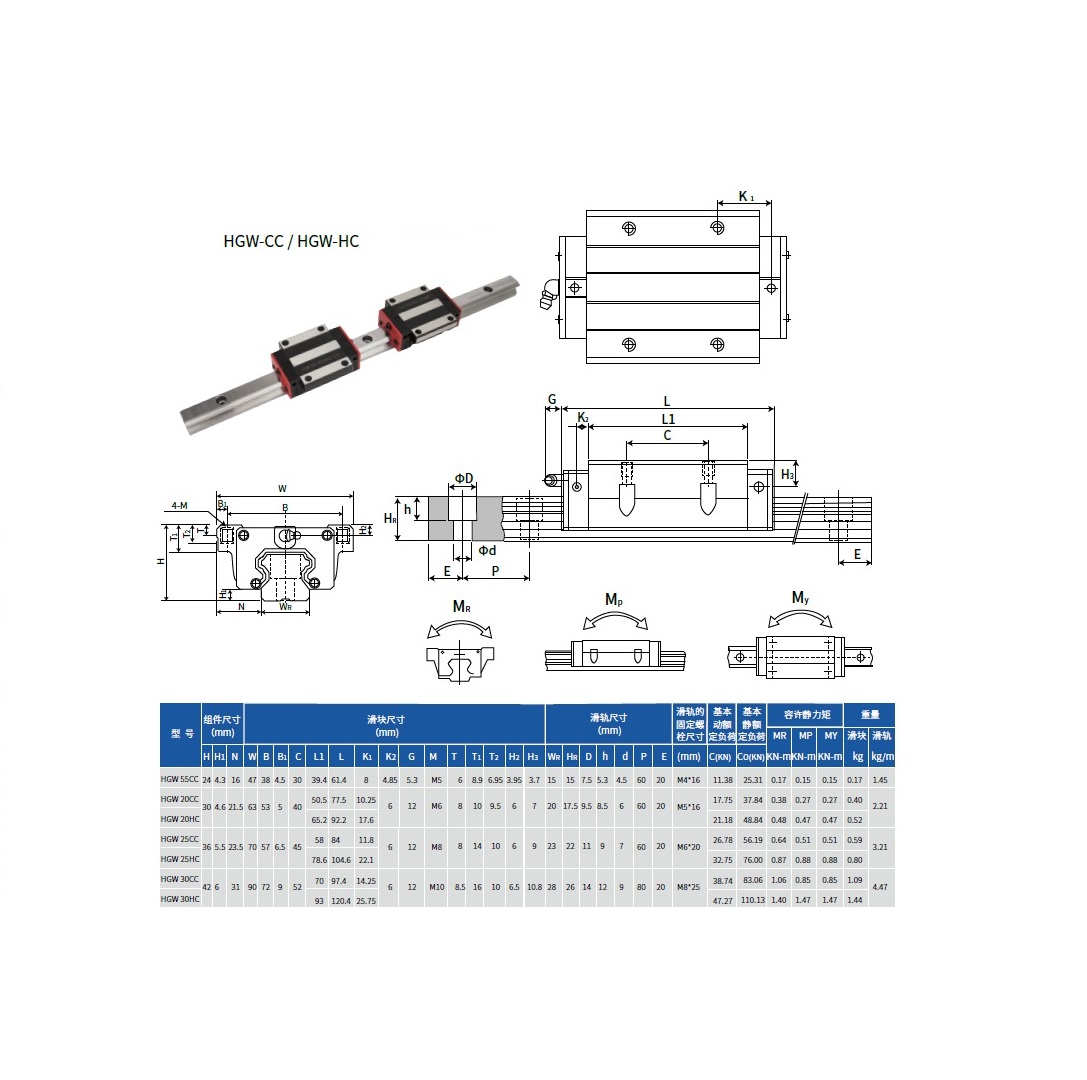

Osnovne tehničke napomene

• Veličine: HGW15 / HGW20 / HGW25 / HGW30 / HGW35… (prema širini HGR šine)
• Predopterećenje: dostupne klase (light/medium/heavy) – bira se prema krutosti i zazoru
• Podmazivanje: mast ili ulje preko ugrađene mazalice; preporučeno centralno podmazivanje za 24/7 rad
• Zaštita: zaptivke i opcioni strugači za rad u prašnjavom okruženju
• Uparivanje: isporučuju se uparena sa odgovarajućom HGR šinom radi optimalne tačnosti

Preporuke za ugradnju i eksploataciju

• Ugraditi na ravnu i krutu bazu; poravnati dijal-indikatorom; zatezati vijke postupno.
• Za portale koristiti dva kolica po šini (ili više) i pravilno razmaknuti radi većeg momenta otpornosti.
• U prašnjavim aplikacijama dodati zaštitne harmonike/limove i plan održavanja podmazivanja.

Naša ponuda

• ✅ Originalna HGW kolica u svim veličinama (15/20/25/30/35…)
• ✂️ HGR šine sečemo po meri i isporučujemo komplet sa željenim brojem kolica
• 🚚 Brza isporuka širom Srbije
• 📞 Stručna pomoć: izbor veličine, predopterećenja i rasporeda vijaka
• 🔧 Dodatna CNC oprema: kuglična vretena, step motori, drajveri, nosači, spojnice

⚡ NIVA CNC – maksimalna krutost i stabilnost vašeg portala počinju sa HGW kolicima.
