Uvod

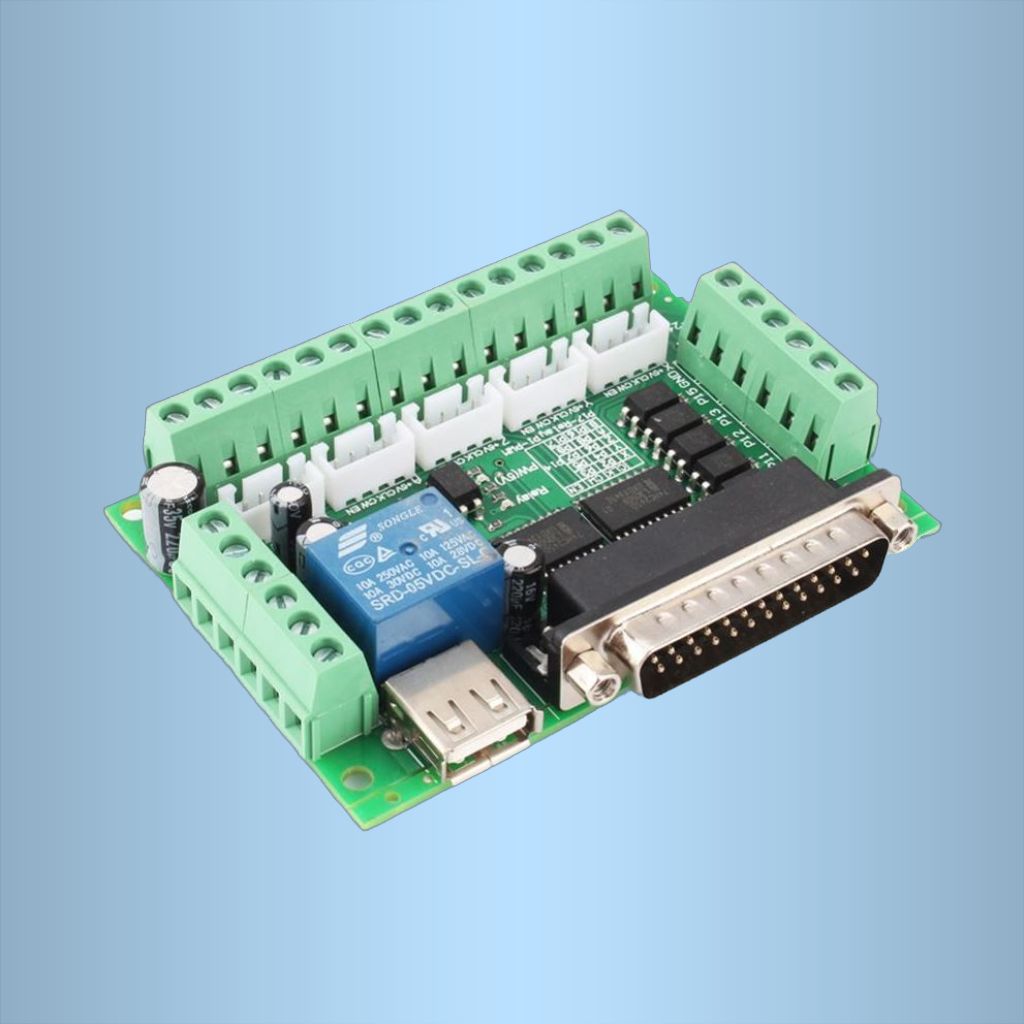

Najnovija, unapređena 5-osna breakout (razvodna) ploča posebno je dizajnirana za CNC jednoosne, dvofazne drajvere koračnih motora, kao što su: M542, M542H, MA860H, 2M542, 2M982, DM542(A), DM860(A) i druge slične serije.

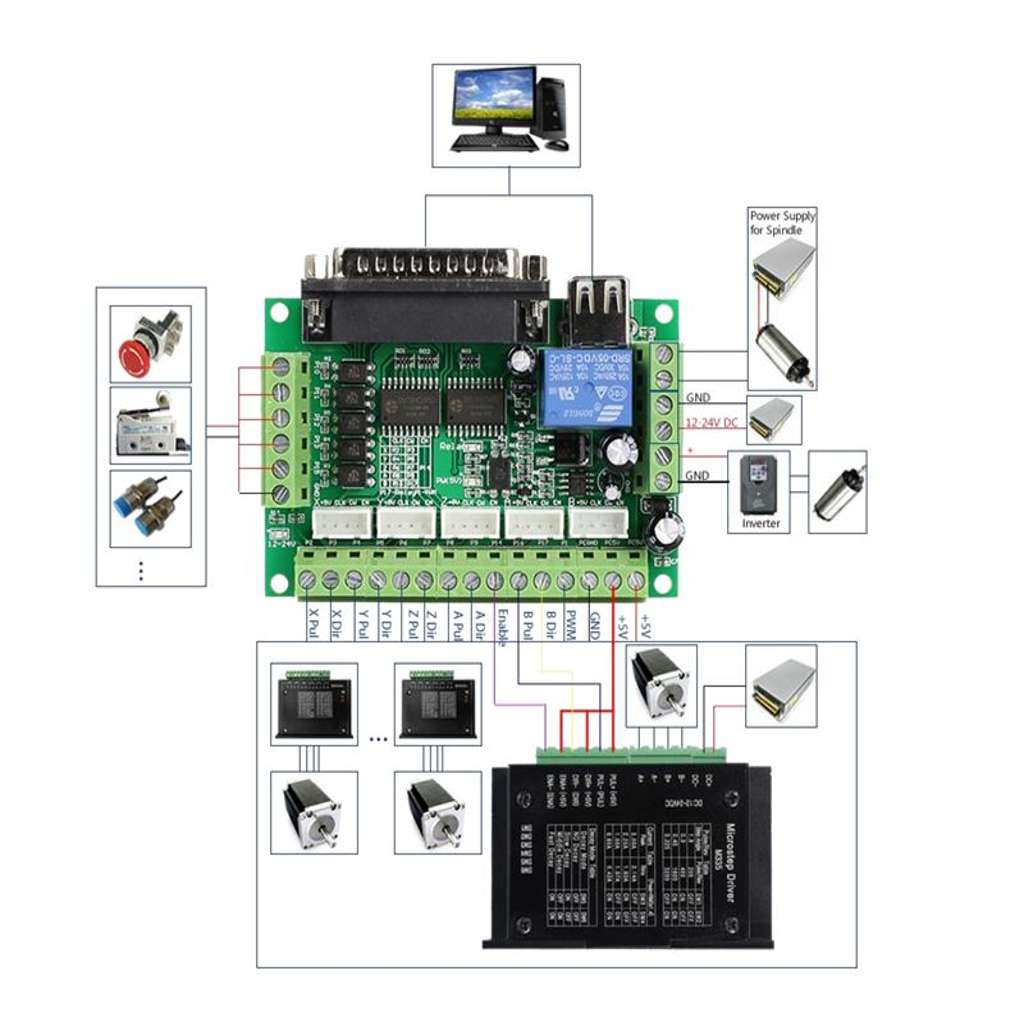

Uz ovu breakout ploču, sistem sa 1 do 5 jednoosnih drajvera može se direktno kontrolisati preko računara koristeći CNC softvere kao što su MACH3, EMC2 (LinuxCNC), KCAM4 i slične programe.
Karakteristike
- Podržava upravljanje sa maksimalno 5 osa koračnih motora

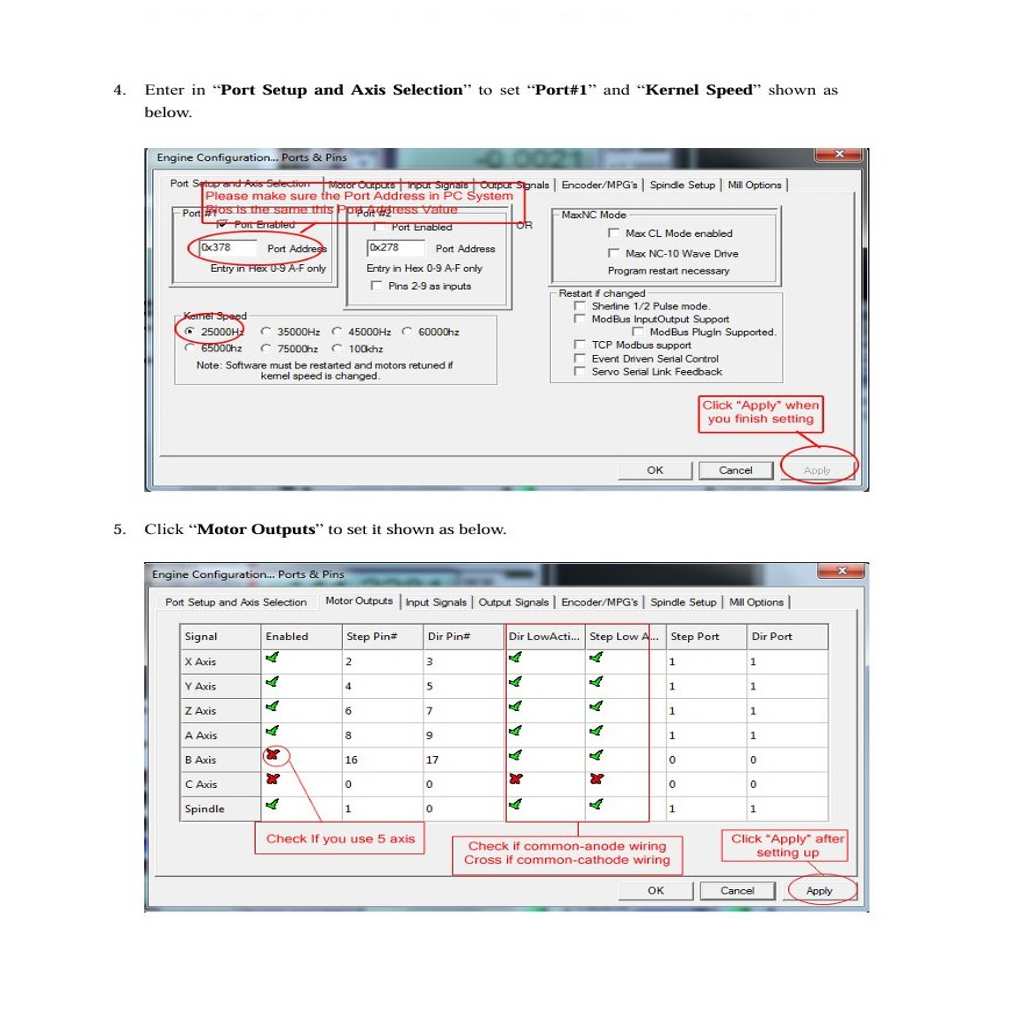

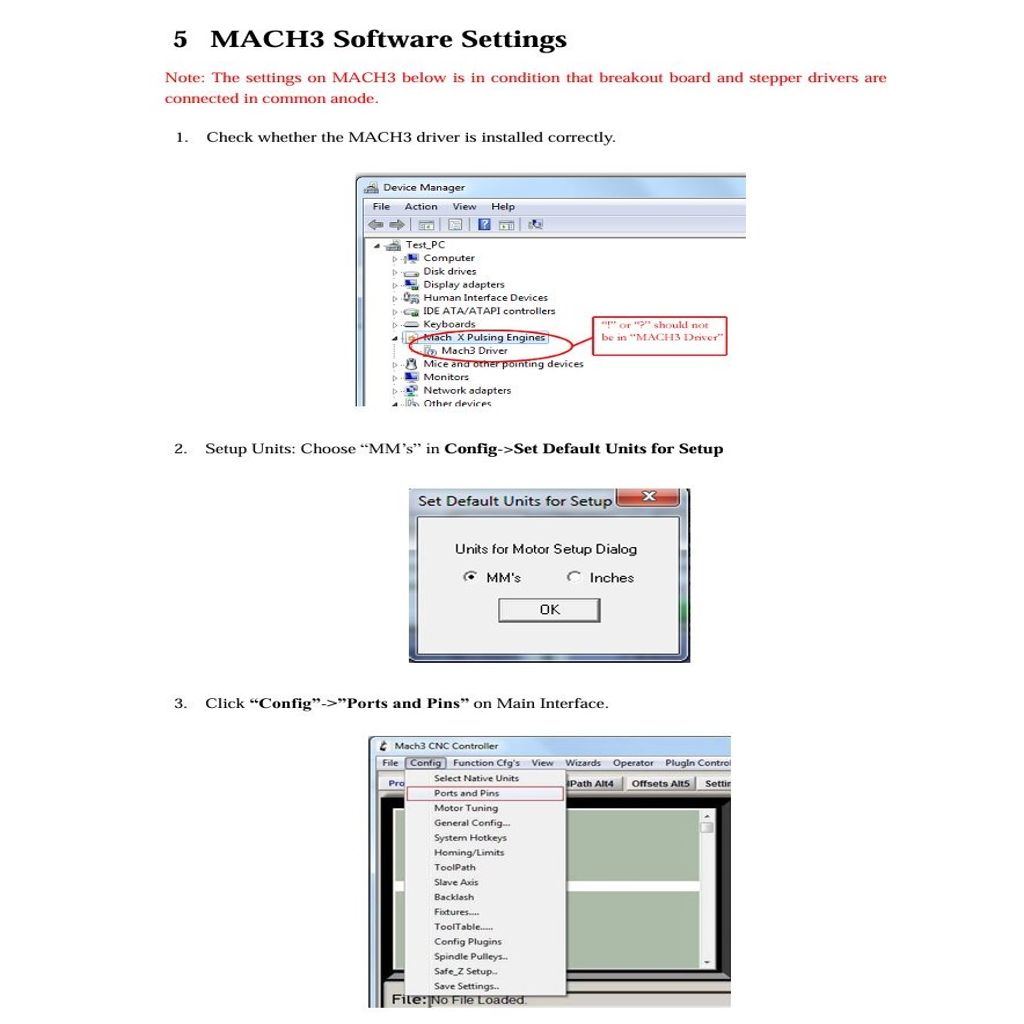

- Kompatibilna sa softverima: MACH3, LinuxCNC (EMC2) i ostalim paralelnim CNC softverima
- USB napajanje i napajanje periferija su električno razdvojeni radi veće zaštite računara
- Svi signali su optički izolovani, što doprinosi stabilnijem radu i zaštiti sistema

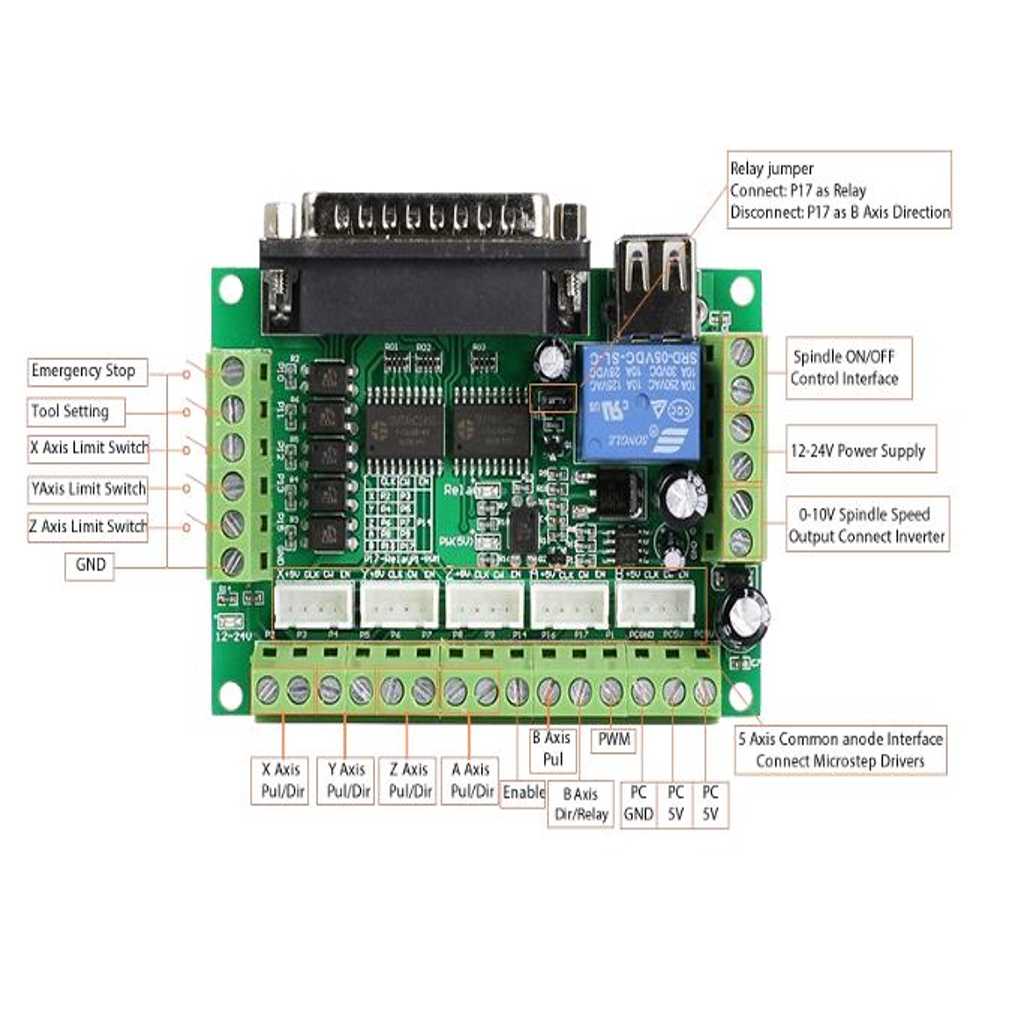

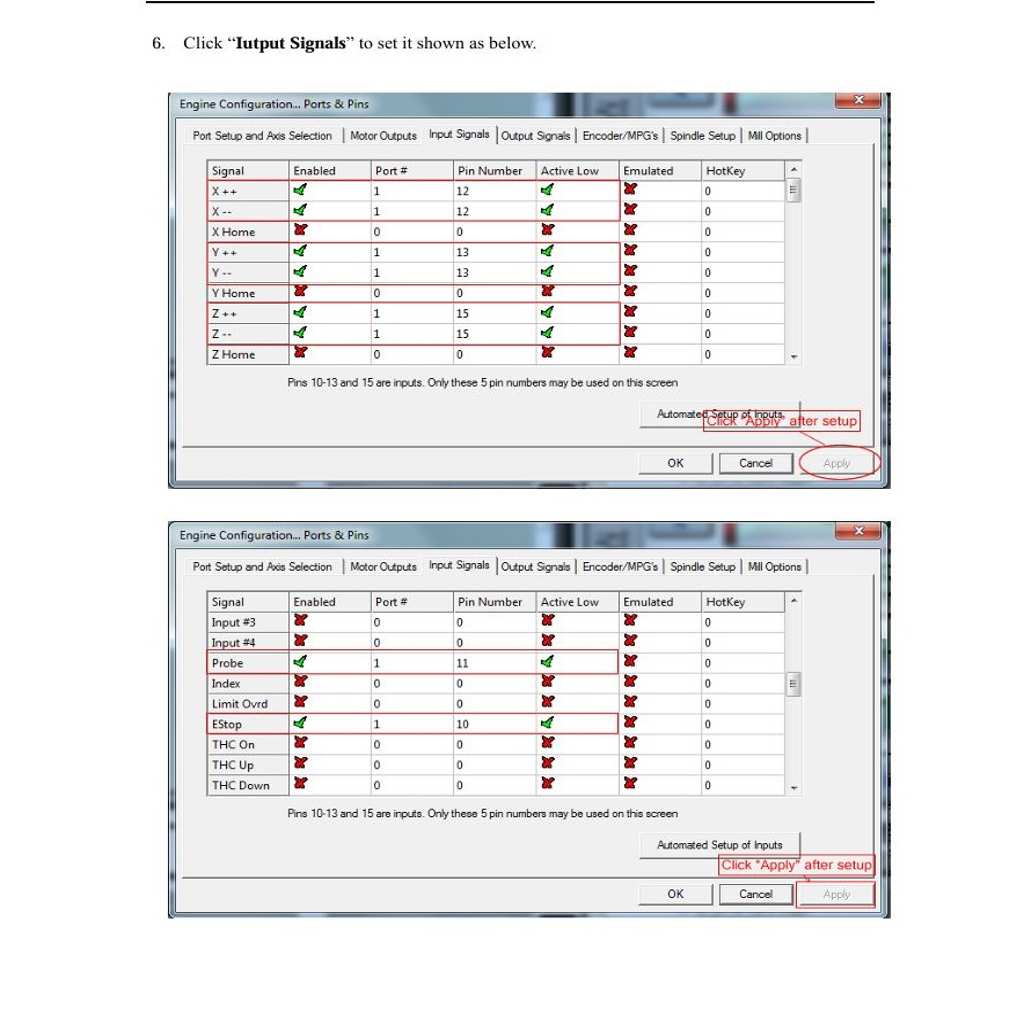

- 5 ulaza za: krajnje prekidače (Limit), E-STOP, poravnanje alata i slično
- Širok opseg ulaznog napona: 12–24V, sa zaštitom od pogrešnog polariteta

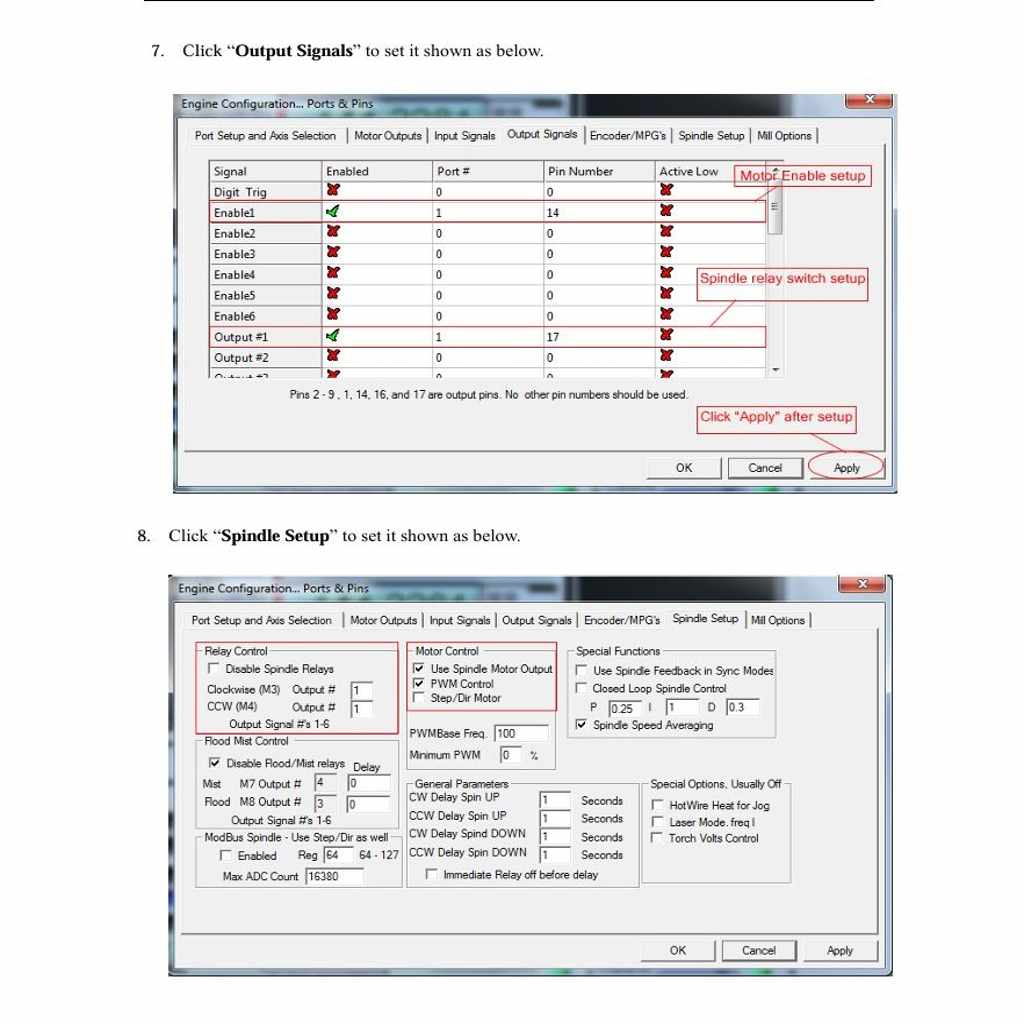

- 1 relejni izlaz za upravljanje: vretenom, vazdušnom pumpom, vodenom pumpom i drugim uređajima

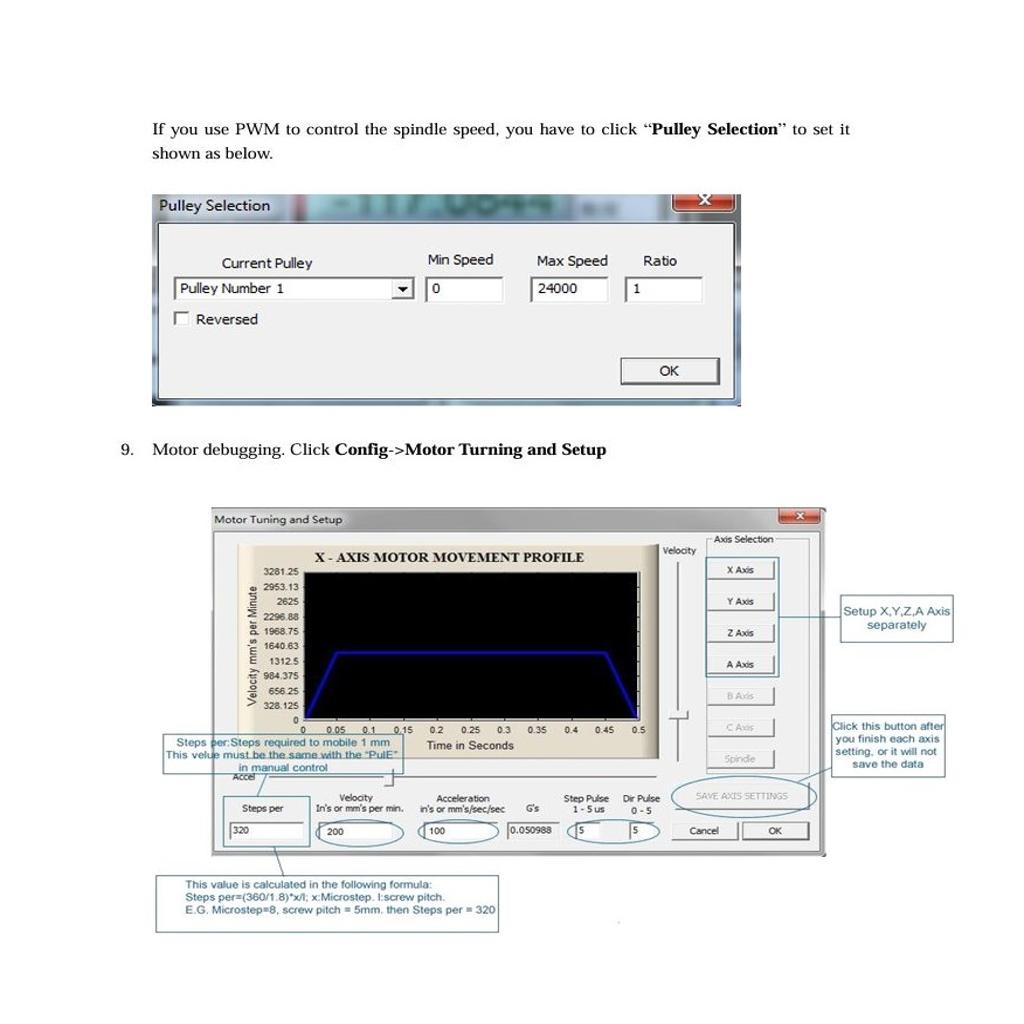

- 0–10V analogni izlaz za inverter (VFD) radi kontrole brzine vretena
Tehničke specifikacije
Električne karakteristike (pri ambijentalnoj temperaturi Tj = 25°C)
| Ulazno napajanje | Napajanje sa USB porta računara ili eksterno napajanje 12–24V (opciono) |
|---|---|
| Kompatibilni drajveri koračnih motora | Maksimalno 5 dvofaznih mikrostep drajvera |
| Tip kontrole | Upravljanje putem STEP (impuls) i DIR (smer) signala |
| Neto / bruto težina | Približno 75 g |
| Dimenzije (D × Š × V) | 90 × 70 × 20 mm |
