Drajver DM556

2.310,00 рсд Konačna cena

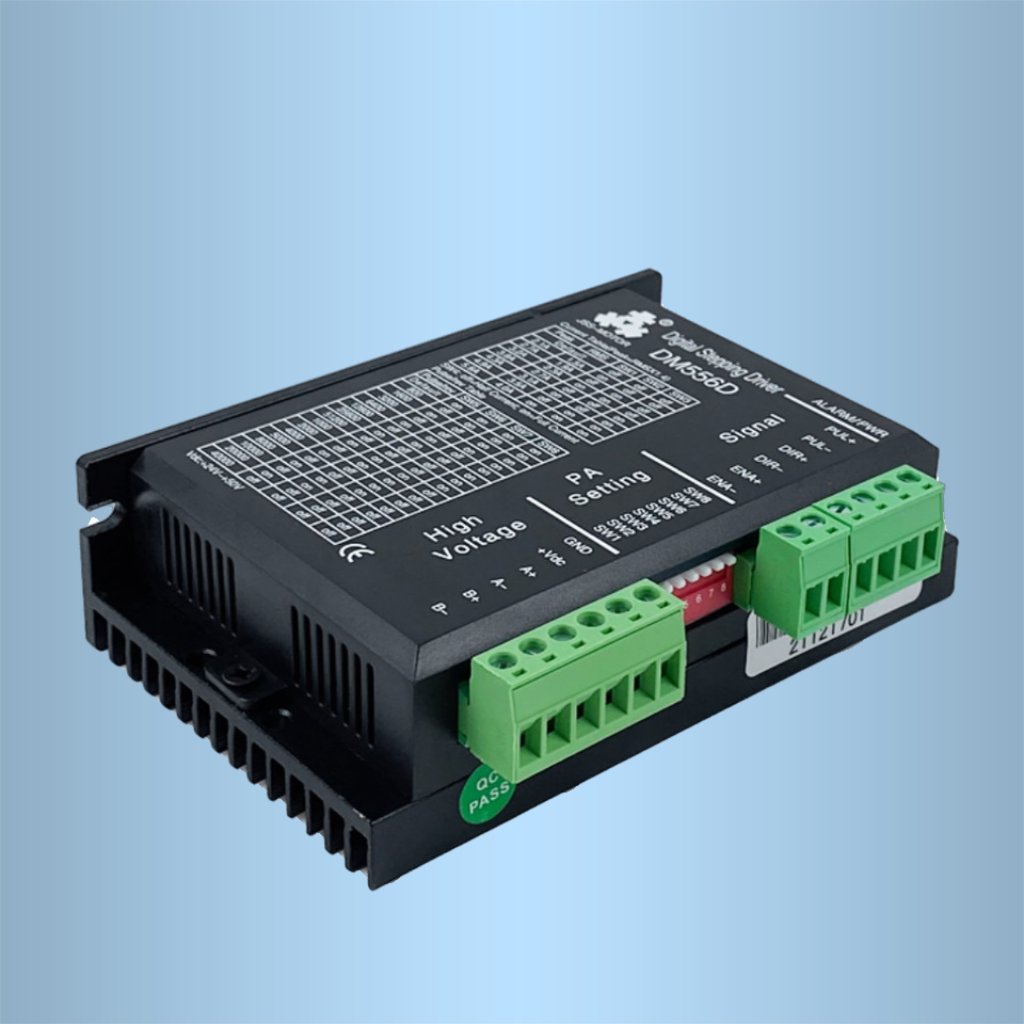

Digitalni step motor drajver DM556 (do 5.6A).

DM556 Digitalni Stepper Motor Driver – Nova Generacija Kontrole

DM556 je digitalni microstep drajver nove generacije, razvijen za najzahtevnije CNC i industrijske aplikacije. Zahvaljujući naprednoj bipolarnoj konstantnoj strujnoj chopper tehnologiji, ovaj drajver obezbeđuje stabilan rad, odličan obrtni moment, kao i značajno smanjenu buku i vibracije motora tokom rada. Idealan je za NEMA 23 i NEMA 34 step motore.

Glavne prednosti

Visok obrtni moment – stabilan rad i snaga kroz širok spektar brzina
Ultra-niska buka – redukcija vibracija i glatko kretanje motora
Precizna kontrola – podržava do 51.200 mikrokoraka po obrtaju
Velika kompatibilnost – radi sa većinom CNC kontrolera (STEP/DIR)
Dug radni vek – zahvaljujući vrhunskim elektronskim komponentama
CE sertifikovan – usklađenost sa EU standardima bezbednosti

Tehničke specifikacije

Radna struja: do 5.6 A (podesivo DIP prekidačima)
Napon napajanja: 24 V – 50 V DC
Maksimalna ulazna frekvencija: 200 kHz
Kompatibilni motori: NEMA 23 i NEMA 34
Zaštita: kratki spoj, preopterećenje i prenapon

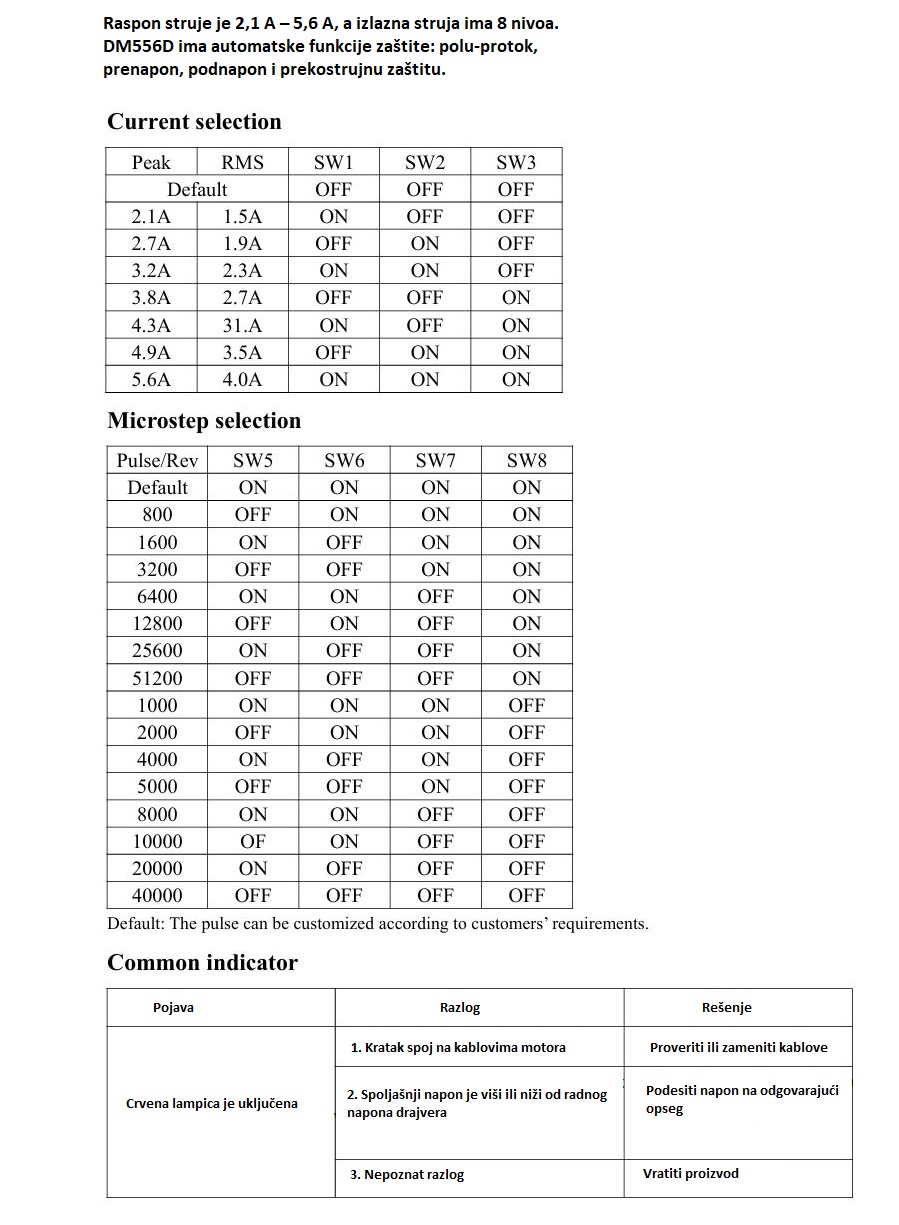

Podešavanje struje (SW1–SW3)

Peak (A)	RMS (A)	SW1	SW2	SW3
Default	–	OFF	OFF	OFF
2.1	1.5	ON	OFF	OFF
2.7	1.9	OFF	ON	OFF
3.2	2.3	ON	ON	OFF
3.8	2.7	OFF	OFF	ON
4.3	3.1	ON	OFF	ON
4.9	3.5	OFF	ON	ON
5.6	4.0	ON	ON	ON

Microstep podešavanje (SW5–SW8)

Pulse/Rev	SW5	SW6	SW7	SW8
Default (400)	ON	ON	ON	ON
800	OFF	ON	ON	ON
1600	ON	OFF	ON	ON
3200	OFF	OFF	ON	ON
6400	ON	ON	OFF	ON
12800	OFF	ON	OFF	ON
25600	ON	OFF	OFF	ON
51200	OFF	OFF	OFF	ON
1000	ON	ON	ON	OFF
2000	OFF	ON	ON	OFF
4000	ON	OFF	ON	OFF
5000	OFF	OFF	ON	OFF
8000	ON	ON	OFF	OFF
10000	OFF	ON	OFF	OFF
20000	ON	OFF	OFF	OFF
40000	OFF	OFF	OFF	OFF

Idealna primena

DM556 je pouzdano rešenje za širok spektar industrijskih i hobi projekata:

CNC glodalice i gravirke
3D štampači
Pick & Place roboti
Automatizovane mašine i transportni sistemi
Graveri i sekači materijala

Zašto odabrati DM556?

Ako tražite balans između cene, kvaliteta i pouzdanosti – DM556 je pravi izbor. Sa snažnom elektronikom, preciznom kontrolom i sertifikovanom sigurnošću, ovaj drajver je odlična investicija za dugoročnu upotrebu u zahtevnim sistemima. Poručite odmah i obezbedite vrhunsku kontrolu za svoje step motore!

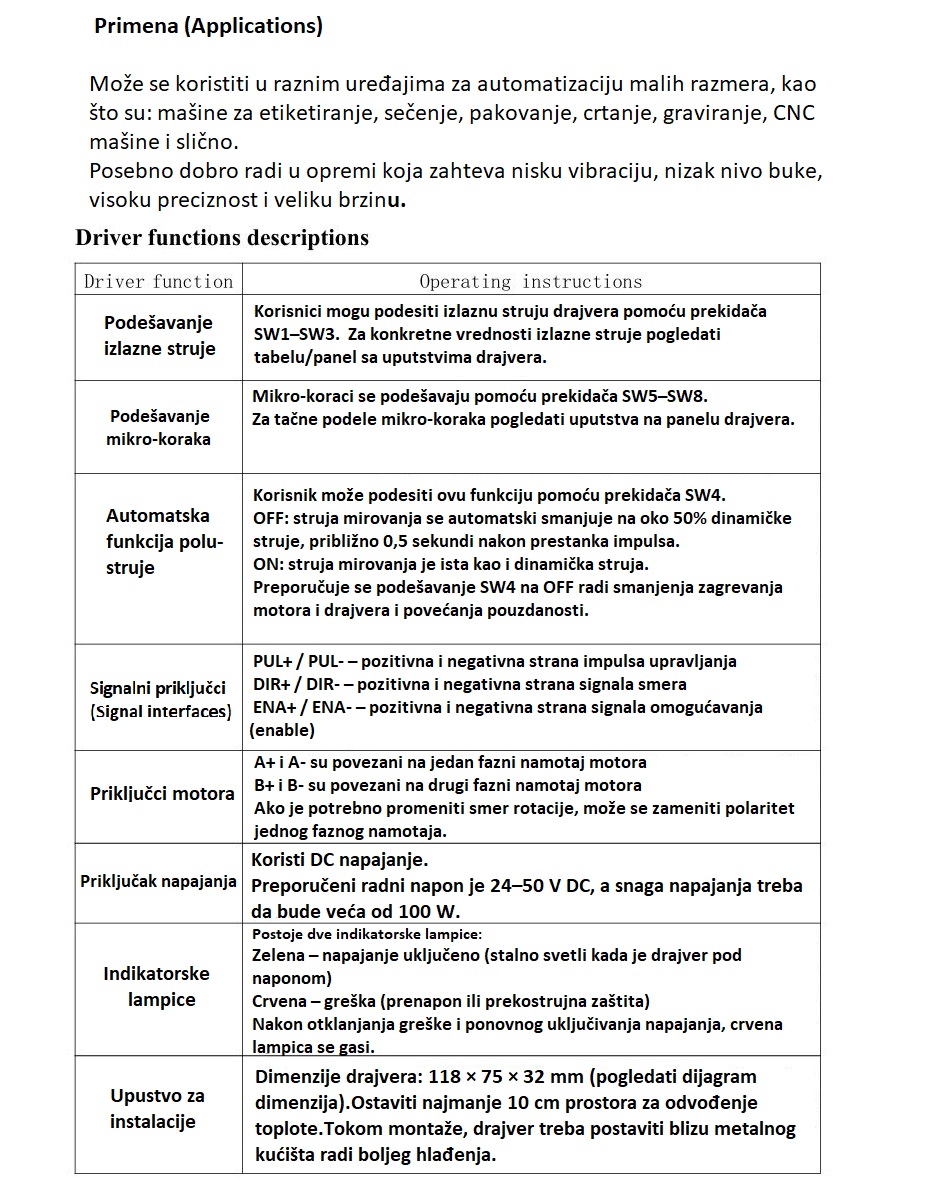

Primena (Applications)

Može se koristiti u raznim uređajima za automatizaciju malih razmera, kao što su: mašine za etiketiranje, sečenje, pakovanje, crtanje, graviranje, CNC mašine i slično. Posebno dobro radi u opremi koja zahteva nisku vibraciju, nizak nivo buke, visoku preciznost i veliku brzinu.

Driver functions descriptions

Driver function	Operating instructions
Podešavanje izlazne struje	Korisnici mogu podesiti izlaznu struju drajvera pomoću prekidača SW1–SW3. Za konkretne vrednosti izlazne struje pogledati tabelu/panel sa uputstvima drajvera.
Podešavanje mikro-koraka	Mikro-koraci se podešavaju pomoću prekidača SW5–SW8. Za tačne podele mikro-koraka pogledati uputstva na panelu drajvera.
Automatska funkcija polu-struje	Korisnik može podesiti ovu funkciju pomoću prekidača SW4. OFF: struja mirovanja se automatski smanjuje na oko 50% dinamičke struje, približno 0,5 sekundi nakon prestanka impulsa. ON: struja mirovanja je ista kao i dinamička struja. Preporučuje se podešavanje SW4 na OFF radi smanjenja zagrevanja motora i drajvera i povećanja pouzdanosti.

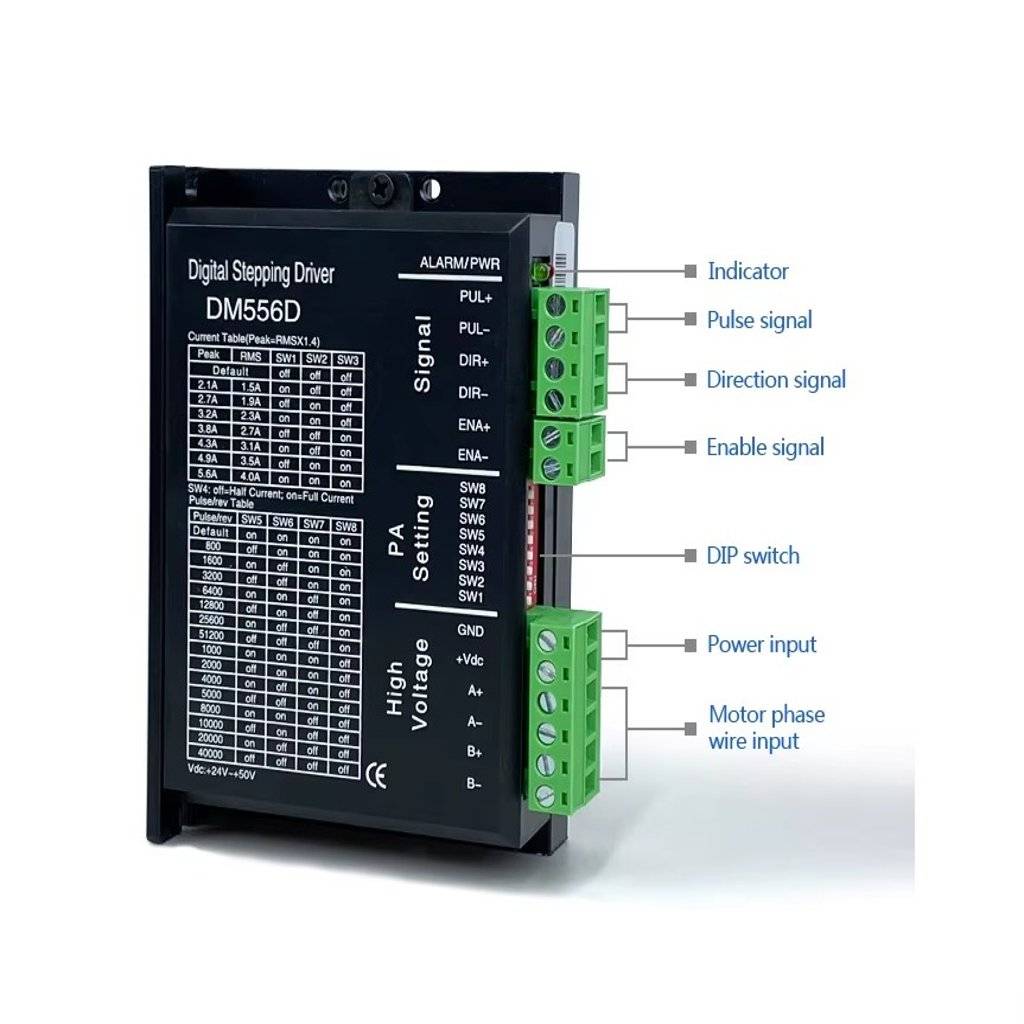

Signalni priključci (Signal interfaces)	PUL+ / PUL− – pozitivna i negativna strana impulsa upravljanja DIR+ / DIR− – pozitivna i negativna strana signala smera ENA+ / ENA− – pozitivna i negativna strana signala omogućavanja (enable)
Priključci motora	A+ i A− su povezani na jedan fazni namotaj motora B+ i B− su povezani na drugi fazni namotaj motora Ako je potrebno promeniti smer rotacije, može se zameniti polaritet jednog faznog namotaja.
Priključak napajanja	Koristi DC napajanje. Preporučeni radni napon je 24–50 V DC, a snaga napajanja treba da bude veća od 100 W.
Indikatorske lampice	Postoje dve indikatorske lampice: Zelena – napajanje uključeno (stalno svetli kada je drajver pod naponom) Crvena – greška (prenapon ili prekostrujna zaštita) Nakon otklanjanja greške i ponovnog uključivanja napajanja, crvena lampica se gasi.

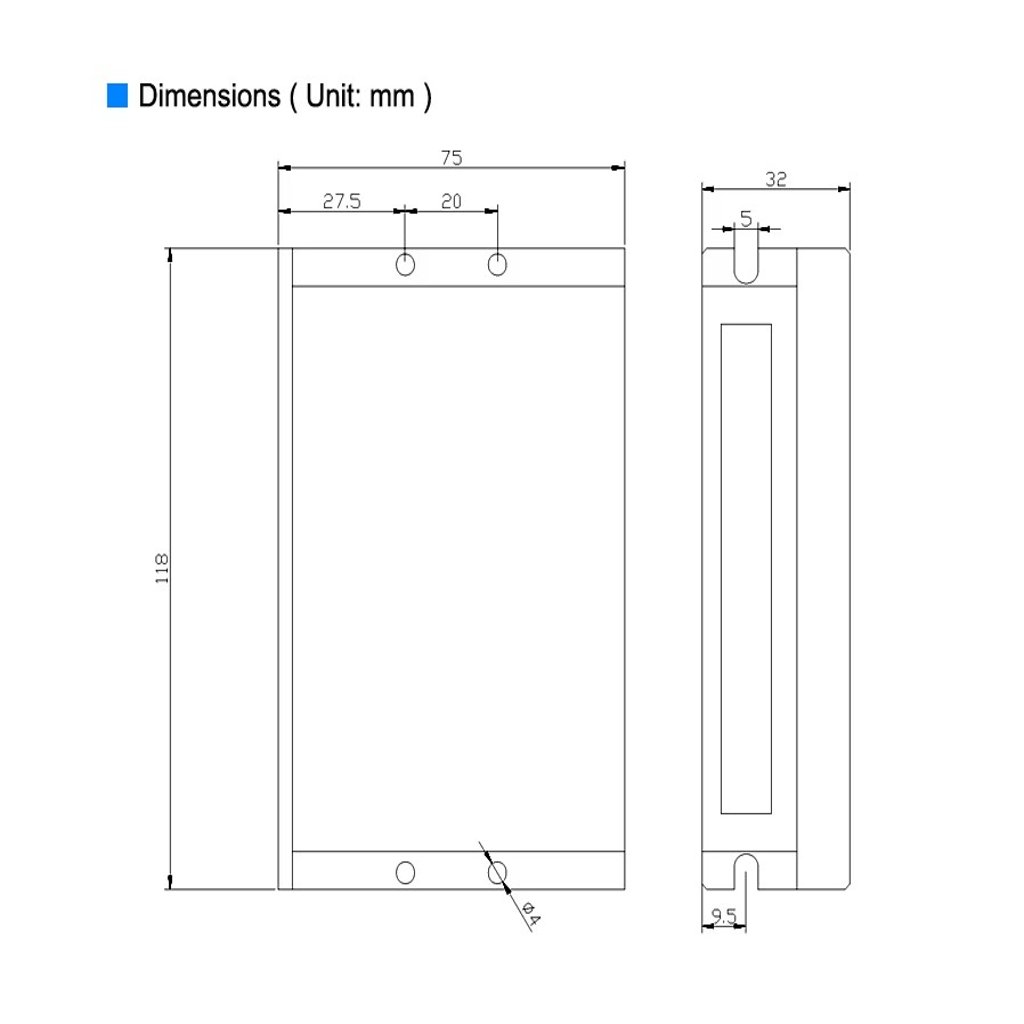

Uputstvo za instalacije	Dimenzije drajvera: 118 × 75 × 32 mm (pogledati dijagram dimenzija). Ostaviti najmanje 10 cm prostora za odvođenje toplote. Tokom montaže, drajver treba postaviti blizu metalnog kućišta radi boljeg hlađenja.
