Zupčasta letva M 1.25 – 1400 mm (industrijski kvalitet)

Zupčasta letva modula M 1.25 dužine 1400 mm za linearne pogone CNC mašina, portalnih glodalica i industrijske automatizacije. Evolventni profil zuba obezbeđuje stabilan zahvat sa zupčanikom, visoku ponovljivost i dug radni vek uz pravilnu montažu i podmazivanje.

---

Specifikacija

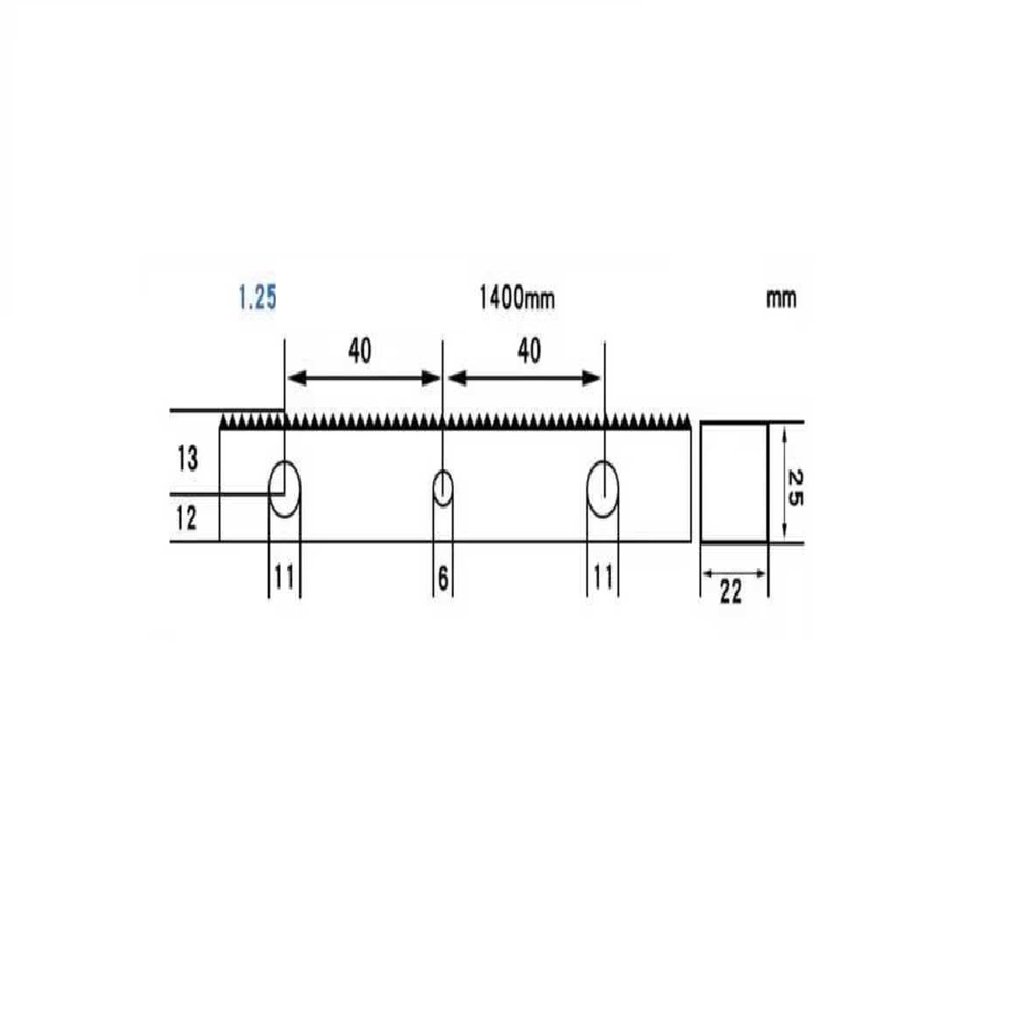

Modul zuba	M 1.25
Dužina	1400 mm
Profil	Evolventni, pritisni ugao 20°
Materijal	Konstrukcioni čelik, precizno obrađen
Površinska zaštita	Crni zaštitni premaz protiv korozije
Montaža	Montažni otvori za pričvršćivanje na ravnu noseću površinu
Kompatibilnost	Svi zupčanici modula M 1.25 (20°)
Primena	Linearni pogoni portala, XY ose, pogoni vrata, transporteri, pick-and-place

---

Prednosti

• Precizan linearni prenos bez proklizavanja, visoka ponovljivost pozicioniranja.
• Segmentno produženje hoda – mogućnost niza letvi bez gubitka paralelnosti.
• Visoka efikasnost i stabilnost pri promenama opterećenja i smera.
• Dug radni vek uz pravilno podešavanje zazora i podmazivanje.

---

Upotreba i preporuke za montažu

• Osnovu obraditi ravno i paralelno sa smerom kretanja; letvu pričvrstiti bez naprezanja.
• Spajanje segmenata poravnati referentnim zupčanikom ili uzubnim meračem.
• Podesiti minimalan, ali siguran zazor; proveriti glatkoću hoda celom dužinom.
• Obavezno podmazivanje tankim slojem masti/ulja i periodično obnavljanje.

---

Šta znači modul M 1.25?

Modul (m) je osnovna mera veličine zuba. Definiše razmak zuba po kružnici zahvata: kružni korak p = π · m. Za M 1.25 važi p ≈ 3.927 mm. Prečnik zupčanika je d = m · z (z = broj zuba).

Parametar	M 1.25	M 1.50
Kružni korak p = π·m	≈ 3.927 mm	≈ 4.712 mm
Tipičan zupčanik z=20: prečnik d	25.0 mm	30.0 mm
Linearni hod po jednoj revoluciji zupčanika (z=20)	p·z ≈ 78.54 mm	p·z ≈ 94.25 mm

M 1.25 vs M 1.50 – kada koji?
M 1.25 daje sitnije zube, finiju rezoluciju i niži moment trenja – odličan je za srednja opterećenja i brze CNC portale. M 1.50 ima veće zube, podnosi veće momente i grublje uslove (teži portali, aluminijum/čelik), ali uz nešto manju rezoluciju pri istoj pogonskoj konfiguraciji.

---

Šta znače prenosni odnosi 1:25 i 1:50 (reduktor)?

Ovo nije isto što i modul letve. Odnos 1:25/1:50 opisuje reduktor između motora i zupčanika (piniona) na letvi. Veći odnos znači više obrtnog momenta i bolju rezoluciju, ali manju maksimalnu brzinu.

Primer	Bez reduktora	Reduktor 1:25	Reduktor 1:50
M 1.25, zupčanik z=20 (hod po rev zupčanika ≈ 78.54 mm)	1 motor rev = 78.54 mm	1 motor rev ≈ 3.14 mm	1 motor rev ≈ 1.57 mm

• 1:25 – dobar kompromis: značajan porast momenta i rezolucije, solidna brzina.
• 1:50 – maksimalna rezolucija i moment (teži portal, precizno pozicioniranje), ali upola manja vršna brzina u odnosu na 1:25.

Preporuka: Za brze drvo/MDF mašine i lake portale – M 1.25 sa 1:25. Za teže portale, veće alate ili zahtevniji rez u aluminijumu – M 1.25 sa 1:50 ili prelazak na M 1.50 (uz adekvatan pinion i reduktor).

---

Dodatne informacije

• Artikal odmah dostupan; slanje brzom poštom širom Srbije.
• Izdavanje računa (pravna i fizička lica).
• Tehnička pomoć pri izboru modula, dimenziji piniona i odnosu redukcije.
