Zupčasta letva M 1.25 – 690 mm

Precizna zupčasta letva modula M 1.25 dužine 690 mm za linearne pogone CNC mašina, portalnih glodalica i industrijske automatizacije. Evolventni profil zuba sa pritisnim uglom 20° obezbeđuje stabilan zahvat sa zupčanikom, visoku ponovljivost i dug radni vek uz pravilnu montažu i podmazivanje. Verzija sa fabričkim montažnim rupama za brzu i tačnu ugradnju na noseću površinu.

---

Specifikacija

Modul zuba	M 1.25
Dužina	690 mm
Profil	Evolventni, pritisni ugao 20°
Materijal	Konstrukcioni čelik, precizno obrađen
Površinska zaštita	Crni zaštitni premaz protiv korozije

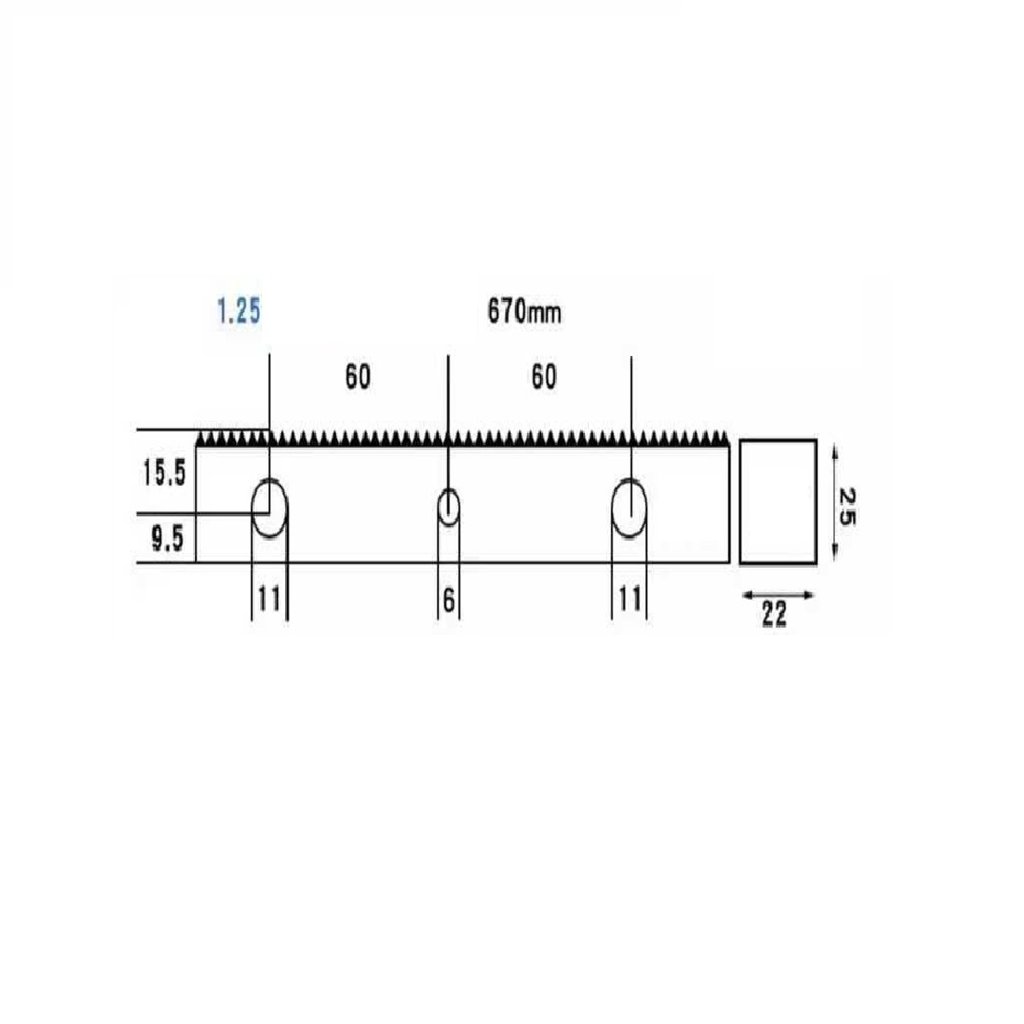

Montaža	Fabričke rupe za pričvršćivanje na ravnu bazu (segmentno spajanje moguće)
Kompatibilnost	Svi zupčanici modula M 1.25 (20°)
Tipične primene	XY/portal pogoni CNC mašina, linearni aktuatori, pogoni vrata, transporteri

---

Prednosti

• Precizan linearni prenos bez proklizavanja; visoka ponovljivost pozicioniranja.
• Stabilan zahvat zuba, dobro ponašanje pri promenama opterećenja i smera.
• Mogućnost segmentnog produženja hoda rednim spajanjem letvi.
• Dug radni vek uz pravilno podešavanje zazora i redovno podmazivanje.

---

Upotreba i preporuke za montažu

• Osnovu obraditi ravno i paralelno sa smerom kretanja; pričvrstiti letvu bez naprezanja.
• Pri spajanju segmenata poravnati zube referentnim zupčanikom ili uzubnim meračem.
• Podesiti minimalan, ali siguran zazor; proveriti glatkoću hoda celom dužinom.
• Obavezno mazanje tankim slojem odgovarajuće masti/ulja i periodično obnavljanje.

---

Kratko objašnjenje modula M 1.25

Modul (m) definše veličinu zuba. Kružni korak je p = π·m → za M 1.25 važi p ≈ 3.927 mm. Prečnik zupčanika je d = m·z (z = broj zuba), a linearni hod po jednoj revoluciji piniona iznosi p·z. Izbor modula usklađuje se sa opterećenjem i željenom rezolucijom sistema.

---

Napomena o izboru piniona i redukcije

• Za brze portale i lakša opterećenja: pinion z=18–22 uz redukciju oko 1:20–1:25.
• Za teže portale/veći obrtni moment i finiju rezoluciju: veća redukcija (1:40–1:50) ili veći modul (npr. M 1.50) sa odgovarajućim pinionom.

---
