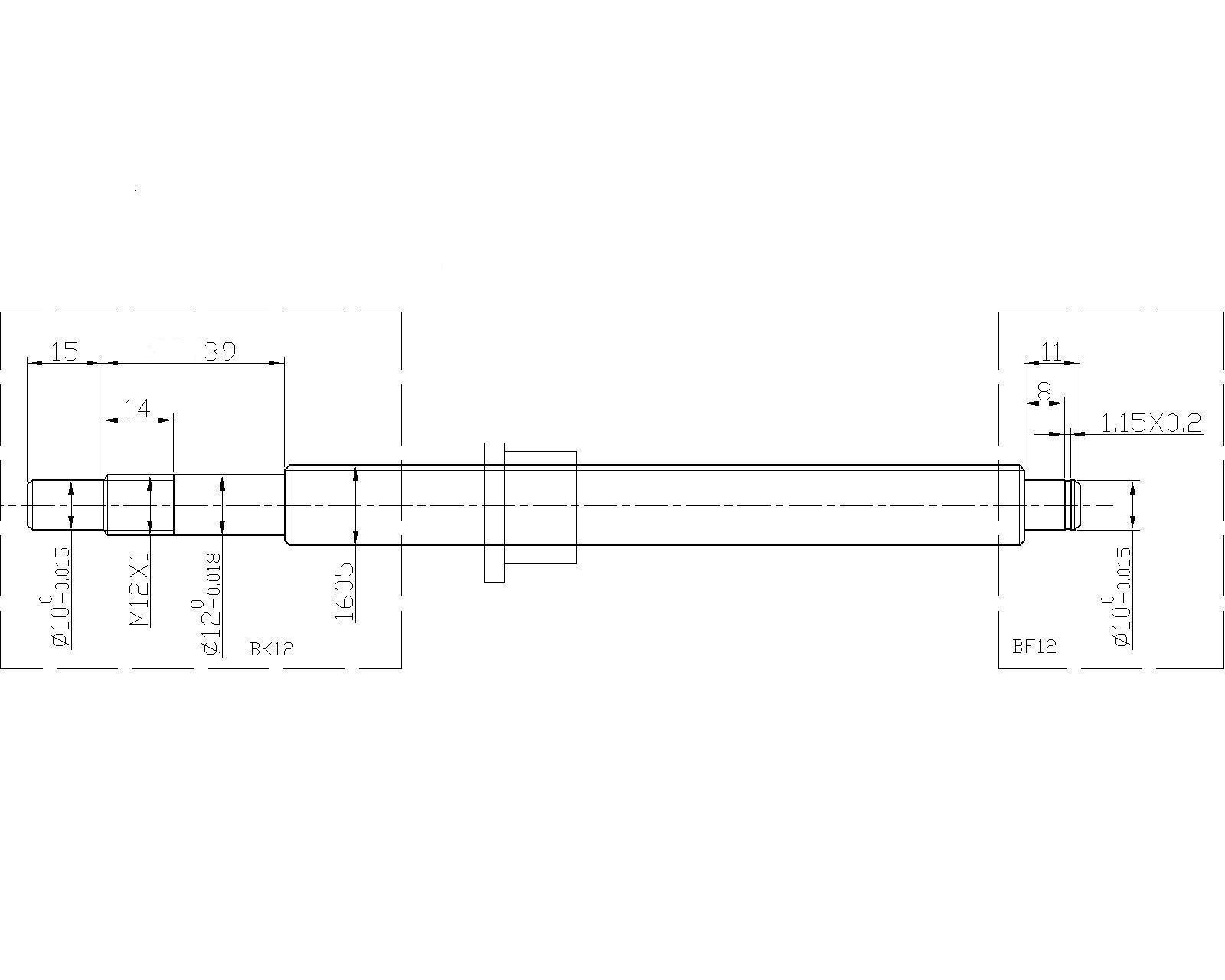

Kuglično navojno vreteno 1605 sa obrađenim krajevima
Uvod – Šta je kuglično navojno vreteno?
Kuglično navojno vreteno je ključni element svake CNC mašine i sistema za preciznu automatizaciju.
Njegova osnovna funkcija je da
pretvori rotaciono kretanje motora u precizno linearno kretanje.
Za razliku od trapeznih vretena, kuglična vretena koriste kuglične ležajeve između matice i navoja,
čime se smanjuje trenje, povećava efikasnost i obezbeđuje dug vek trajanja.
Oznaka
1605 znači:
–
16 mm spoljnog prečnika navoja
–
5 mm korak navoja (udaljenost koju matica pređe pri jednom okretu)
Karakteristike i tehnički podaci
- Tip navoja: kuglični (ball screw)
- Model: 1605
- Materijal: legirani čelik visokog kvaliteta
- Obrada: kaljeno i brušeno
- Prečnik vretena: 16 mm
- Korak navoja: 5 mm
- Stepen tačnosti: C7 standardno (moguća i viša klasa)
- Efikasnost prenosa: preko 90%
- Obrađeni krajevi: pripremljeni za BK/BF ili FK/FF oslonce
- Dužine: od 280 mm do 1600 mm (po meri kupca)
Prednosti
- Minimalno trenje i smanjeno habanje
- Visoka efikasnost prenosa – preko 90%
- Preciznost i ponovljivost
- Dug radni vek
- Manja potrošnja energije motora
- Mogućnost visokih brzina pozicioniranja
Istorija i razvoj
Kuglična navojna vretena razvijena su u Japanu i Nemačkoj tokom 1940–1950-ih, prvenstveno za avio-industriju
i precizne alatne mašine. Danas su postala
industrijski standard i koriste se u CNC mašinama,
robotici, medicinskoj opremi i svim sistemima gde je potrebna maksimalna preciznost i dugotrajnost.
Primena
- CNC glodalice i strugovi
- CNC gravirke i sekačice
- 3D štampači
- Robotski manipulatori i aktuatori
- Industrijske automatizovane linije
- Medicinska i laboratorijska oprema
- Specijalne mašine za precizno pozicioniranje
Kompatibilne matice
Za vreteno
1605 koristi se:
–
SFU1605 kuglična matica (najčešća varijanta)
– U ponudi su
single nut i
double nut verzije
Preporuka: fabrika uparuje vreteno i maticu radi tačnosti i dugotrajnosti.
Kompatibilni oslonci
Vreteno 1605 je kompatibilno sa sledećim osloncima:
- BK12 / BF12 – najčešći izbor
- FK12 / FF12 – alternativa sa flanširanim osloncima
Uvek se koristi kombinacija
jedan fiksni i jedan slobodni oslonac radi stabilnog rada.
Montaža i održavanje
- Fiksni kraj (BK ili FK) povezuje se sa motorom preko spojnice.
- Slobodni kraj (BF ili FF) omogućava rasterećenje aksijalnih sila.
- Potrebno je redovno podmazivanje specijalnim mastima ili uljima.
- Preporučuje se zaštita harmonikom ili cevima protiv prašine.
- Navrtanje matice preporučuje se da uradi stručni tim.
Zašto kupiti kod nas?
- Roba dostupna odmah na lageru
- Izrada i sečenje po meri
- Komplet u ponudi: vreteno + matica + oslonci
- Tehnička podrška i savetovanje
- Najbolji odnos cene i kvaliteta
NAPOMENA: Ako poručite vreteno i maticu zajedno, naš tim može izvršiti
profesionalno navrtanje matice, čime se eliminiše rizik od greške i produžava radni vek kompleta.
