Kuglično navojno vreteno 1610 sa obrađenim krajevima
Uvod – Šta je kuglično navojno vreteno 1610?
Kuglično navojno vreteno tipa
1610 spada u grupu vretena srednjeg prečnika, ali sa
većim korakom u odnosu na model 1605. Njegova osnovna funkcija je da
pretvori rotaciono kretanje motora u linearno kretanje, pri čemu omogućava znatno
veću brzinu pozicioniranja.
Oznaka
1610 znači:
–
16 mm spoljnog prečnika navoja
–
10 mm korak navoja (udaljenost koju matica pređe pri jednom okretu)
Karakteristike i tehnički podaci
- Tip navoja: kuglični (ball screw)
- Model: 1610
- Materijal: legirani čelik visokog kvaliteta
- Obrada: kaljeno i precizno brušeno
- Prečnik vretena: 16 mm
- Korak navoja: 10 mm
- Stepen tačnosti: C7 standardno (moguća i viša klasa – C5, C3)
- Efikasnost prenosa: preko 90%

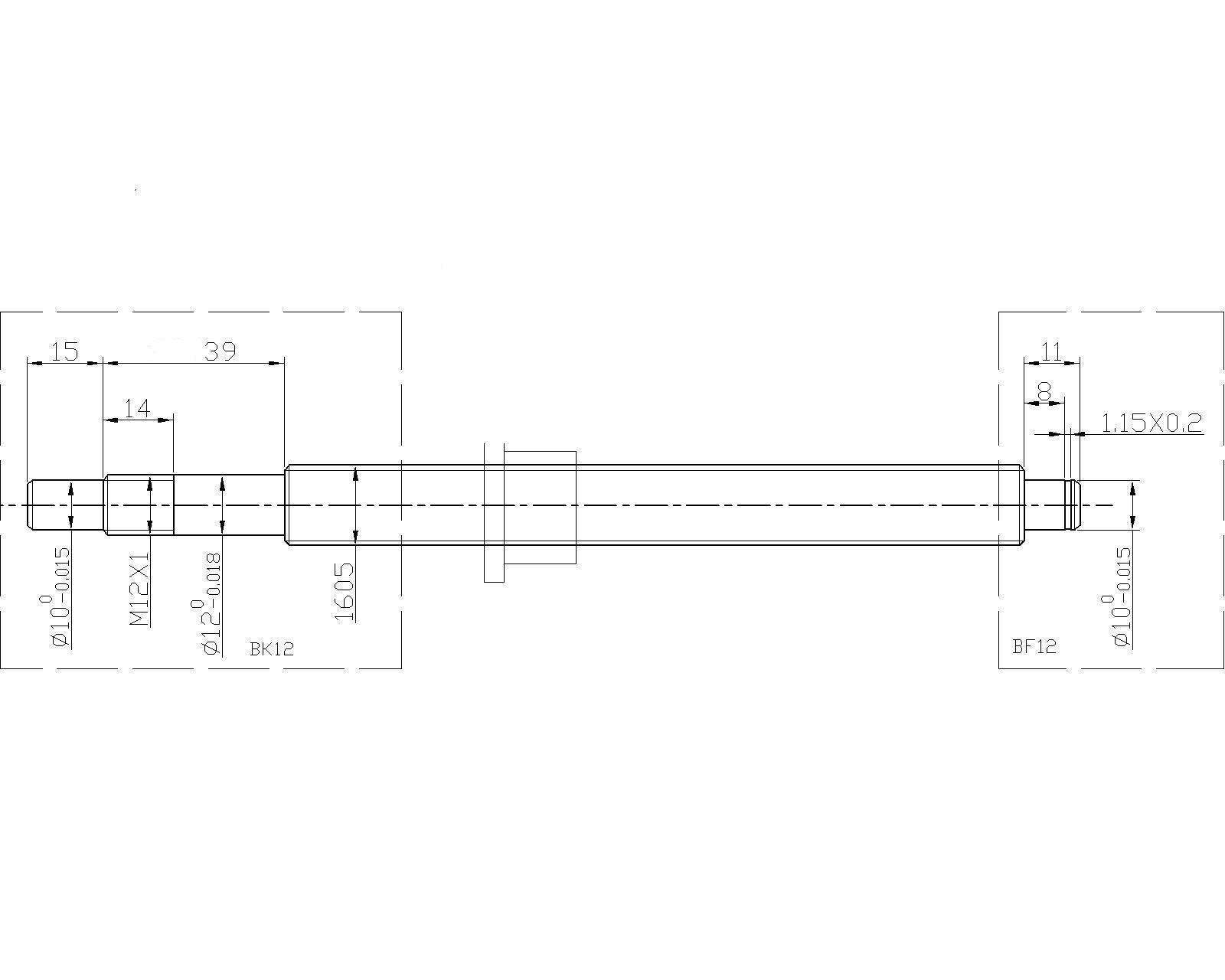

- Obrađeni krajevi: pripremljeni za BK/BF ili FK/FF oslonce
- Dužine: od 280 mm do 1600 mm (po meri kupca)
Prednosti
- Veća brzina pozicioniranja – matica prelazi 10 mm po jednom okretu
- Zadržana preciznost uz veći korak
- Efikasnost prenosa preko 90%
- Manje trenje i produžen vek trajanja
- Odličan balans između snage i brzine
- Manja potrošnja energije motora
Istorija i razvoj
Model 1610 razvijen je kao odgovor na potrebe industrije za većim brzinama linearnog kretanja,
bez potrebe za povećanjem broja obrtaja motora. Svojom konstrukcijom omogućava CNC mašinama i
automatizovanim sistemima da rade brže i pouzdanije, uz zadržavanje visoke preciznosti.
Primena
- CNC glodalice srednje i veće brzine
- CNC gravirke i sekačice
- Automatizovani sistemi za brze pokrete
- 3D štampači i pick-and-place roboti
- Industrijske linije sa brzim pozicioniranjem
- Robotski manipulatori i aktuatori
Kompatibilne matice
Za vreteno
1610 koristi se:
–
SFU1610 kuglična matica – posebno konstruisana za veći korak
– Dostupne varijante:
single nut i
double nut
Preporuka: matica i vreteno treba da budu fabrički upareni radi maksimalne preciznosti i dugotrajnosti.
Kompatibilni oslonci
Vreteno 1610 je kompatibilno sa:
- BK12 / BF12 – najčešći set oslonaca
- FK12 / FF12 – varijanta sa flanširanim osloncima
Uvek se koristi kombinacija
jedan fiksni i jedan slobodni oslonac, radi stabilnog rada i eliminacije vibracija.
Montaža i održavanje
- Fiksni kraj (BK ili FK) povezuje se direktno sa motorom preko spojnice.
- Slobodni kraj (BF ili FF) služi za rasterećenje aksijalnih sila.
- Redovno podmazivanje produžava vek trajanja vretena i matice.
- Preporučuje se zaštita harmonikom ili cevima od prašine.
- Matica mora biti pažljivo montirana – najbolje od strane stručnog tima.
Zašto kupiti kod nas?
- Dostupno odmah na lageru
- Izrada i sečenje po meri kupca
- Komplet u ponudi: vreteno + matica + oslonci
- Tehnička podrška i savetovanje
- Najbolji odnos brzine, preciznosti i cene
NAPOMENA: Ako poručite kod nas komplet (vreteno + maticu), naši tehničari mogu izvršiti
profesionalno navrtanje matice na vreteno, čime se eliminiše rizik od greške i produžava radni vek kompleta.
