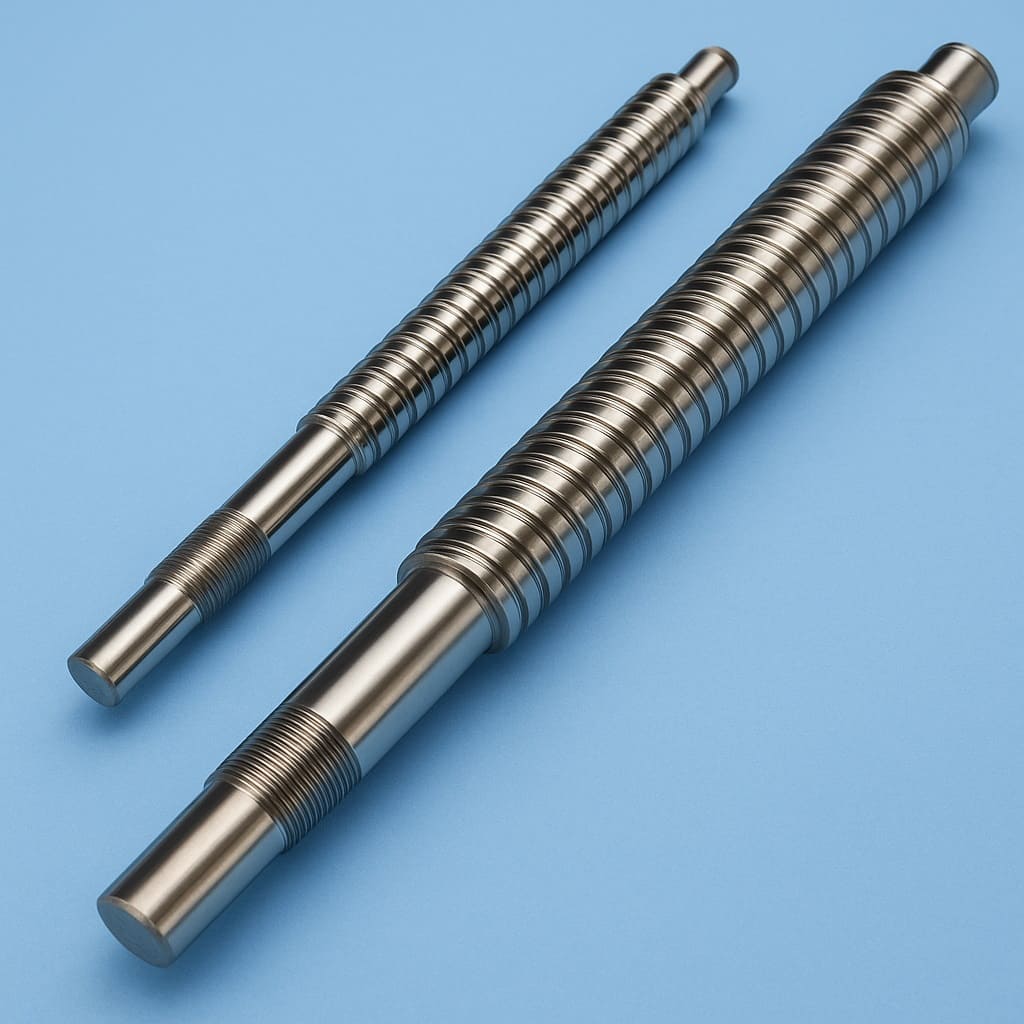

Kuglično navojno vreteno 2010 sa obrađenim krajevima
Uvod – Šta je kuglično navojno vreteno 2010?
Kuglično navojno vreteno tipa
2010 kombinuje snagu i brzinu.
Njegova osnovna funkcija je da
pretvori rotaciono kretanje motora u linearno kretanje,
pri čemu omogućava brže pozicioniranje u odnosu na model 2005.
Oznaka
2010 znači:
–
20 mm spoljnog prečnika navoja
–
10 mm korak navoja (udaljenost koju matica pređe pri jednom okretu)
Karakteristike i tehnički podaci
- Tip navoja: kuglični (ball screw)
- Model: 2010
- Materijal: legirani čelik visokog kvaliteta
- Obrada: kaljeno i precizno brušeno
- Prečnik vretena: 20 mm
- Korak navoja: 10 mm
- Stepen tačnosti: C7 standardno (na zahtev C5 ili C3)
- Efikasnost prenosa: preko 90%
- Obrađeni krajevi: prilagođeni BK/BF ili FK/FF osloncima
- Dužine: od 300 mm do 2000 mm (po meri kupca)
Prednosti
- Brže linearno kretanje – matica prelazi 10 mm po okretu
- Visoka nosivost zahvaljujući prečniku od 20 mm
- Efikasnost prenosa preko 90% i minimalno trenje
- Balans brzine i preciznosti – idealno za brze CNC procese
- Dug radni vek i stabilan rad pod opterećenjem
- Pogodno za automatizovane linije i brze CNC obrade
Istorija i razvoj
Model 2010 razvijen je kako bi industrija dobila vreteno koje kombinuje veću brzinu linearnog kretanja sa
robusnošću prečnika od 20 mm. Pogodan je za moderne CNC mašine i automatizovane sisteme gde je potrebna
produktivnost, preciznost i dugotrajnost.
Primena
- CNC glodalice i mašine za brzu obradu
- CNC gravirke i sekačice
- Robotski manipulatori i pick-and-place sistemi
- Industrijske transportne i montažne linije
- Specijalne mašine za brzu i preciznu obradu
Kompatibilne matice
Za vreteno
2010 koristi se:
–
SFU2010 kuglična matica
– Dostupne varijante:
single nut i
double nut
Preporuka: najbolje performanse postižu se kada su vreteno i matica fabrički upareni.
Kompatibilni oslonci
Vreteno 2010 je kompatibilno sa:
- BK15 / BF15 – standardni set oslonaca
- FK15 / FF15 – varijanta sa flanširanim osloncima
Uvek se koristi kombinacija
jedan fiksni i jedan slobodni oslonac, čime se obezbeđuje stabilnost i dugotrajnost rada.
Montaža i održavanje
- Fiksni kraj (BK ili FK) povezuje se sa motorom pomoću spojnice
- Slobodni kraj (BF ili FF) rasterećuje aksijalne sile
- Redovno podmazivanje produžava vek trajanja kompleta
- Preporučuje se zaštita harmonikom ili cevima od prašine i strugotine
- Navrtanje matice treba da obavi stručno lice
Zašto kupiti kod nas?
- Dostupno odmah na lageru
- Izrada i sečenje po meri kupca
- Komplet u ponudi: vreteno + matica + oslonci
- Tehnička podrška i savetovanje
- Najbolji odnos brzine, snage i cene
NAPOMENA: Ako poručite kod nas komplet (vreteno + maticu), naši tehničari mogu izvršiti
profesionalno navrtanje matice na vreteno, čime se eliminiše rizik od greške i obezbeđuje maksimalna preciznost.
